使用对象:液体、气体或汽体
输出信号:4-20mA输出叠加HART®协议数字信号(两线制)
电源:外部供电24V DC,(电源范围12V-36V)
危险场所安装:隔爆型ExdllCT6;
本安型ExdllCT6;
负载特性:负载电阻回路允许的****负载电阻
Rmax=(E-12)/0.02(Ω)如图所示
|
|
测量范围:量程3 0-0.2~7.0kPa(0-20~715mmH2O)
量程4 0-1.0~37.4kPa(0-96~3810mmH2O)
量程5 0-4.7~186.8kPa(0-477~19050mmH2O)
量程6 0-17.3~690kPa(0-0.18~7kgf/cm2)
量程7 0-57.7~2068kPa(0-0.525~21kgf/cm2)
量程8 0-172.3~6890kPa(0-1.75~70kgf/cm2)
量程9 0-517~20680kPa(0-5.25~210kgf/cm2)
量程0 0-1035~41370kPa(0-10.55~422kgf/cm2) |
|
|
|
|
|
|
|
|
|
|
|
迁移特性:正负迁移后,其量程上、下均不得超过量程的极限。在最小量程时,****正迁移为0.975URL;****负迁移
为-URL。
温度范围:介质温度 -40~104℃ 储存温度 -40~85℃
整机工作温度 -40~85℃(-30~75℃带LCD显示表头);
相对温度:0~100%
超压极限:量程为6.89MPa以下的施加0(绝对压力)13.8MPa;量程为20.68MPa施加0(绝对压力)31.2MPa;量程为
41.37MPa施加0(绝对压力)51.45MPa变送器无损坏。正常工作压力在3.45KPa(绝对压力)至变送器量程
上限,法兰可承受68.9MPa压力。
容积变化量:小于0.16cm3。
阻尼:时间常数在0.1~32.0s之间可调。
启动时间:3sm,无需预热。
|
|
|
|
|
|
|
|
|
|
|
|
|
(在无迁移、316不锈钢隔离膜片及其它标准测试条件下)
量程比: 100:1
精度:量程为3、4、5
在量程比为1:1到10:1时,为调校量程为±0.1%
在量程比为10:1到100:1时,为±0.05(1+0.1URL/量程)%量程;量程为6、7、8、9、0
在量程比为1:1到10:1时,为调校量程的±0.15%
在量程比为10:1到100:1时,为±0.075(1+0.1URL/量程)%量程;
稳定性:十二月误差为****量程的±0.2%
温度影响:量程为4、5、6、7、8
零点误差为****量程的±0.25%/55℃。
包括量程和零点的总误差,为****量程的±0.5%/55℃。
注意:对于量程3、9、0温度误差要加一倍。
超压影响:加压140
kgf/cm2后,误差为****量程范围的±0.25%。
电源影响:小于输出量程的0.005%/V
振动影响:在任意轴向上,频率为200HZ,引起的误差为****量程范围的0.005%/g
负载影响:只要输入变送器的电压高于12V,在负载工作区内无负载影响。
安装位置影响:****可产生不大于0.25kPa的零误差,但可校正,对量程无影响;测量本体相对法兰转动无影响。
电磁辐射:符合IEC801标准
|
|
|
|
|
|
|
|
|
|
|
|
|
结构材料:隔离膜片和排气/排液阀:316不锈钢、哈氏合金C、蒙乃尔合金和钽;
“O”型圈(与测量介质接触):氟橡胶、丁氰橡胶、乙烯-丙烯
罐充液体:硅油;
法兰和接头:316不锈钢、哈氏合金C、蒙乃尔合金
螺栓:碳钢镀锌、1Cr18Ni9、OCr17Ni4CuNb、42CrMo;
电气壳体:低铜铝合金;
涂层:聚酯环氧树脂。
引压连接件:法兰1/4-18NPT(锥管螺纹);接头1/2-14NPT(锥管螺纹)。
电气连接:用1/2-14NPT带螺纹端导线管及接线端子和配套的试验片。
重量:4.5kg(不包括选件)。
|
|
|
|
|
|
|
|
|
EST3051-GP |

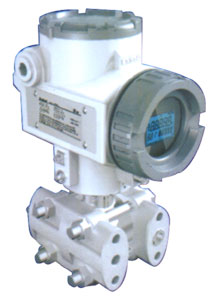

智能压力变送器型号 |
|
代号 |
测量范围 |
3
4
5
6
7
8
9
0 |
0-0.2~7.0kPa
0-1.0~37.4kPa
0-4.7~186.8kPa
0-17.3~690kPa
0-51.7~2068kPa
0-172.3~6980kPa
0-517~20680kPa
0-1035~41370kPa |
|
代号 |
输出 |
E |
4-20mA DC 输出叠加HART协议数字信号(两线制) |
|
代号 |
结构材料 |
法兰接头 |
排气/排液阀 |
隔离膜片 |
灌充液 |
22
23
24
25
33
44 |
316不锈钢
316不锈钢
316不锈钢
316不锈钢
哈氏合金C
蒙乃尔 |
316不锈钢
316不锈钢
316不锈钢
316不锈钢
哈氏合金C
蒙乃尔 |
316不锈钢
316不锈钢
蒙乃尔
钽
哈氏合金C
蒙乃尔 |
硅油
硅油
硅油
硅油
硅油
硅油 |
|
代号 |
选件 |
M4 |
多功能LCD显示表头 |
B1
B2
B3 |
管装弯支架
盘装弯支架
管装平支架 |
D1
D2 |
法兰排气/排液阀在上部
法兰排气/排液阀在下部 |
N
Y |
1/4NPT连接
腰型接头:1/2NPT锥管螺纹 |
Da
Fa |
隔爆型
本质安全型 |
EST3051-GP 6 E 22 M4B1D2NFa 选型示例 |
|
|
