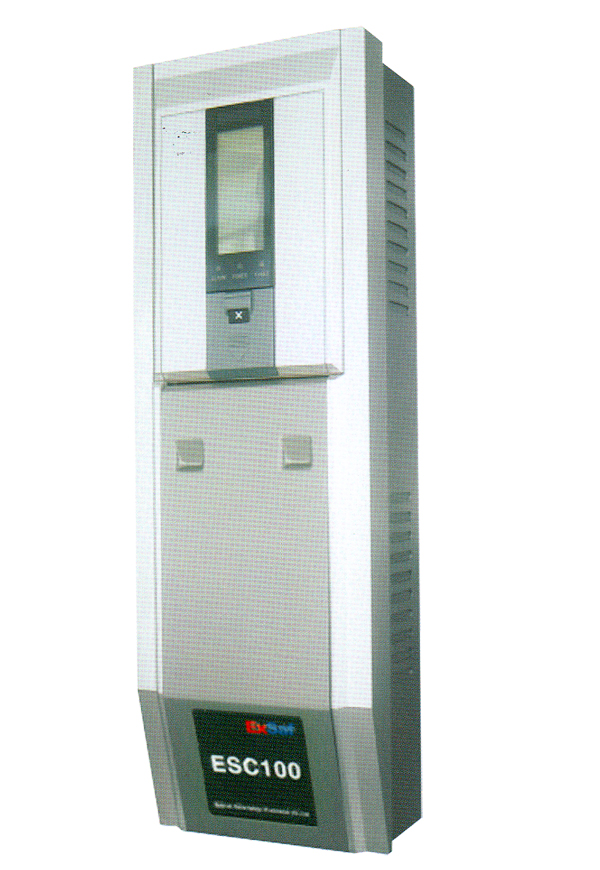

特安可燃气体报警控制器ESC100

------------特安可燃气体报警控制器ESC100

ESC100技术参数


	■安装方式：壁挂式（单路） ■供电电源：85-265Vac,50/60Hz,18-32Vdc ■输入信号：3线mV桥 2/3线4-20mA ■输出信号：4-20mA ■继电器：2报警继电器SPCO3A·240Vac 1故障继电器SPCO3A·240Vac ■设置：锁存/不锁存激活/不激活 ■显示：LCD 单位，量程，状态，气体浓度，报警点 LED 报警（红色），电源（绿色），故障（黄色） ■音响：≥85dBA at 1m ■电源功率：10W ■使用环境：IP等级，室内使用IP44 ■湿度范围：10-95%RH（无凝露） ■温度范围：0℃-+40℃ ■压力范围：90-110Kpa ■认证：UL，CE ■可配置探测器型号： ES2000T、ESD100 ESD200、ESD3000 SM95、OPTMA PLUS

控制器ESC100特点

测量精度高
控制器的CPU采用高档单片机，运算速度快、精度高、可靠性强。
显示直观、清楚
采用LCD液晶屏，具有时钟显示、报警时间查阅及多条记忆、系统自动调节增益
等新功能。
操作方便
键盘进行操作，自动标定。
多种信号输出
可输出4-20mA标准电流信号，并输出高、低、故障报警继电器触点信号。
安装方便
专业设计的安装支架，仪器现场安装方便、快捷。
维修方便
整个产品设计采用模块化结构设计，便于系统组合和维护。

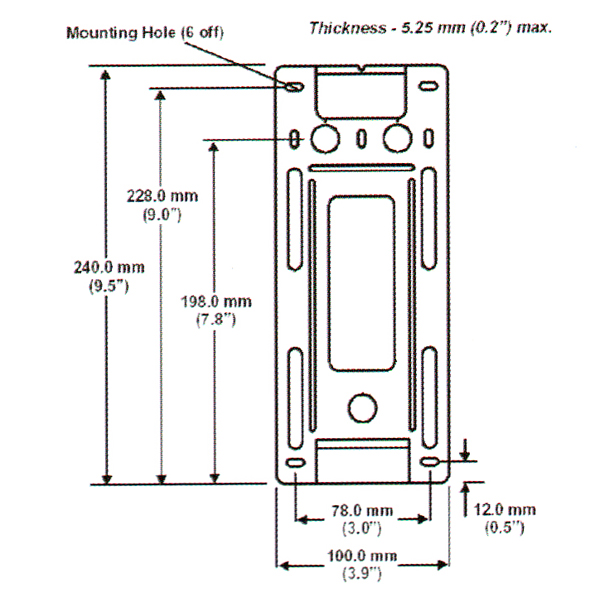

控制器安装固定

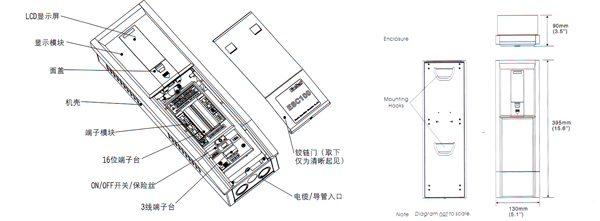

总结构图

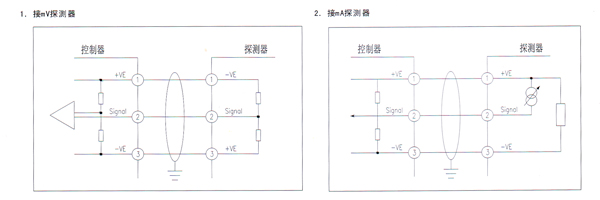

仪器输出接口和接线方法
