特安可燃气体报警控制器ESC3000

------------特安可燃气体报警控制器ESC3000

ESC3000技术参数

■安装方式：盘装式/柜式
■输入信号：2线或3线的标准4-20mA类设
            备（可燃气体、有毒气体等探
            测器）能识别0mA、2mA和
            22mA；HART数字通讯信号；
■报警方式：声，光报警
■报警输出：两段报警续电器和故障续电器
            输出（触点容量5A,240VAC,
            30VDC）
■报警点设定：低限、高限报警设置点用户
              可调，满量程可调（高限>=
              低限）
■湿度范围：10～95%RH(无凝露)
■湿度范围：0℃～+40℃
■工作电压：85～265VAC,
            50～60Hz/18～32VDC(在公
            共电源模块输入：65W)
■功     耗：每一支路≤5W
■ 可配置探测器型号：
            ES2000T、ESD100
            ESD200、ESD3000
            SM95、OPTIMA PLUS

控制器ESC3000特点

显示直观、清楚
显示界面采用262K彩色2.2"TFT液晶全中文显示，直观、清楚。
HART数字信号通讯实时显示与之相连的探测器状态信息和气体实时浓度值，故障和浓度报警以声/光方式表现，同时记录各关键数据，包括高/低段报警、故障报警等。
操作方便
本控制器和我公司带有HART数字通讯协议的探测器组成可燃气体报警控制系统时，可实现一人校验、调零和标定。
抗干扰能力强、极大地降低系统误报率
控制器可实现自动处理零点漂移，采用漂移补偿算法和智能算法，根据传感器数据以及经验数据公式智能化处理，并把处理结果通过HART数字通讯传输给探测器进行校正，极大降低误报率（如电源和电磁波的瞬间干扰）和防止报警灵敏度的变化等。
多种信号输出
和上位机的RS485 Modbus数字通讯输出；续电器输出；隔离的标准4～20mA电流输出。
结构巧妙、安装方便
整个产品设计采用模块化结构，面板采用滑盖式设计，机箱采用拼装式装配，便于安装、维护。

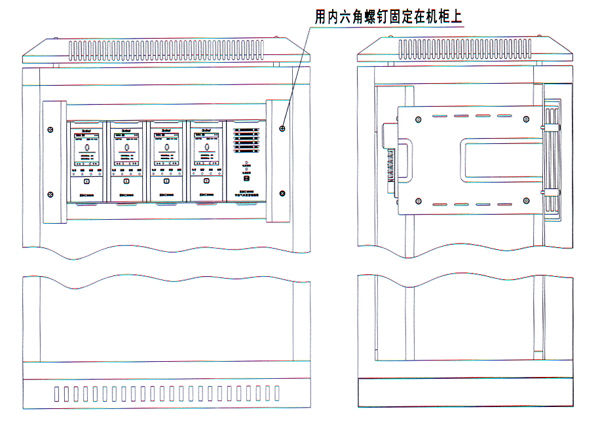

控制器安装固定

总结构图

仪器输出接口及接线方法
