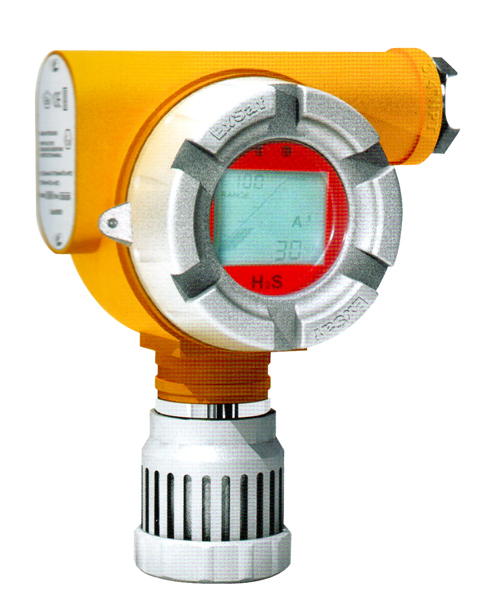

------------特安点型可燃气体探测器ESD200





  ESD200技术参数




■检测原理:催化燃烧式/电化学式
■检测气体:可燃气体、H2(ppm)、CO、H2S、
           O2(VOL)、NH3(ppm)、CL2、
           NO、SO2
■测量范围:0-100%LEL可燃气体
           0-10000ppm可调
           0-25%V/V可调
■测量精度:±5%FS
■输 出:4-20mA正常状态
        2/4mA维护状态
■继电器 :2报警输出继电器.1A 24Vdc
■电 源:12-30Vdc,3线
■功 率:300mA(可燃气体)
       150mA(毒气和氧气)
■防护等级:IP65
■湿度范围:10-95%RH(无凝露)
■温度范围:-40℃-+70℃
■压力范围:90-110KPA
■认 证:UL Class I,Div 1,Groups B,C,D
        CNEX 04.1225 ExdllCT6




  点型探测器ESD200特点




产品特点
测量精度高
传感器采用进口气体敏感元件,具有精度高,线性好等特。
显示直观、清楚
采用LCD液晶屏,同时显示所测气体浓度的数字量和模拟量。
操作方便
采用红外遥控器进行操作,方便在现场对仪器进行调校。
隔爆型防爆
可用于工厂条件的1、2区危险场所。
多种线制连接
可与二次仪表实现三线制、四线制连接,方便DCS、PLC等
工业自动化系统连接。
多种信号输出
可输出4-20mA标准电流信号(0mA时为鼓掌信号输出),并
输出一段报警点继电器触点信号;或同时输出一段、二段
报警点继电器触点信号。
安装方便
专业设计的安装支架,仪器现场安装方便、快捷。
维修方便
传感器探头结构采用外部插拔式,若现场更换探头,只需
旋开防护罩,即可进行更换;内部机芯设计采用组件形式,
组件之间采用插接式联接,现场维修只需要更换组件即可完
成。





  推测器安装固定

先将变送器安装在固定底座上,再将固定座和压板用如图M6螺栓固定在管道上,最后拧紧固定座头部螺钉。





  总结构图

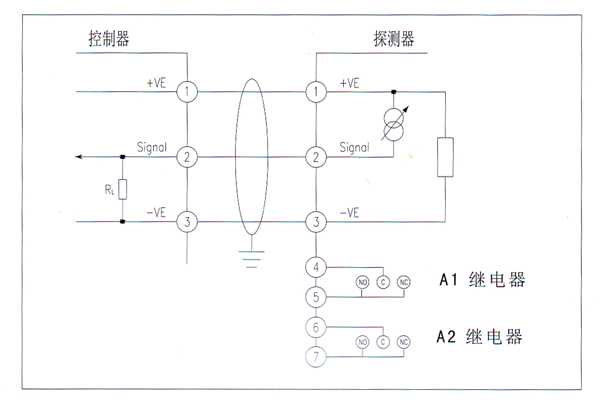

  仪器输出信号及接线方法

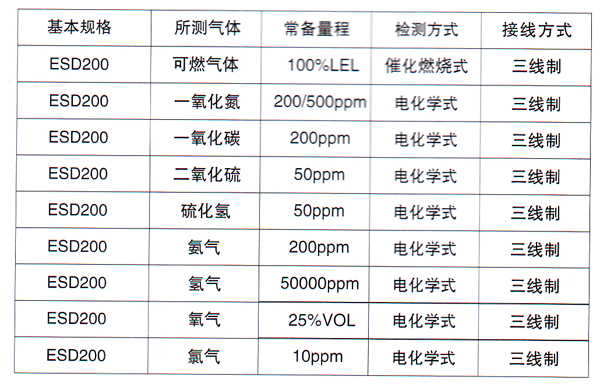

  规格及适用气体
