------------TON-90系列可燃气体报警装置


    1 、概述




    特安系列报警器产品已形成七大系列20多个产品,均已通过国家消防电子产品质量监督检验中心及国家防爆电子产品质量监督检验中心的检验.产品广泛用于石油、化工、燃气输配、建筑建材、生化医药等行业,其中船用系列产品于1999年11月获得中国船级社型式认可,用于海上油气开采和输送。

  TON90AA-系列燃气报警器,是安全防爆产品,它用于石油化工、冶金、储油、煤气站、钢厂等一切存在有可燃气体、有毒气体的场合,是检测可燃气体,有毒气体泄露不可缺少的仪器。

    符合SSS 3836.4-83爆炸性环境用防爆电气设备本质安全型电路和电气设备“i”的规定,防爆标志为ibⅡBT3,并经国家防爆电气产品质量监督检验中心检验取得防爆合格证书。

    该仪器关键元件采用日本费加罗气体传感器,加之可靠的电路设计使之该仪器的准确性、可靠性得到了保证。

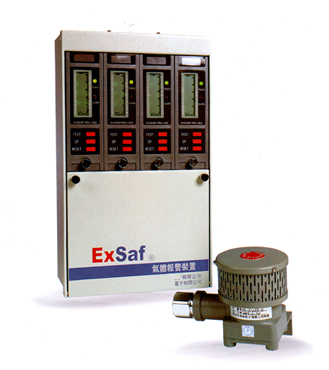

 TON-90AA可燃气体报警装置

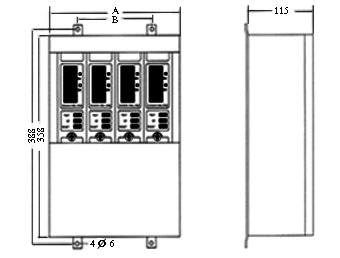

壁挂式仪表

检测原理

 半导体式

检测气体
 甲烷、丁烷、醇、烯、酮、丙烷、汽油 等ⅡC级T3组可燃气体。
测量范围
 0~100%LEL.
精度
 ±5%FS
报警设定
 低限25%LEL(可在2%~100%之间任意设定),高限50%LEL.
响应时间
 小于10S。
恢复时间
 小于15S。
报警方式
 声光报警。
防爆方式
 本质安全型。
防爆标志
 ib ⅡCT3.
输出信号
 二段报警光耦合输出(触点容量 DC24V/50mA),
4~20mA标准电流输出(可选)。
温度范围
 控制器:0℃~+40℃,探测器:-40℃~+70℃.
相对湿度
 20%~90%RH
电源
 AC220V/50Hz
功耗
 3.5W/路
重量
 约2.5kg/路
路数
A(mm)
b(mm)
二路
135
100
三路
162
100
四路
212.5
150
五路
263
200
八路
414.5
300

盘装式仪表

  技术规格及型号


技术规格及型号

电缆横截面积mm2
****传输距离M
0.75
250
1
350
1.5
550
2.5
800
4
1200

  单回路仪器面板说明



  探测器结构图





1、探测器主体 4、传感器支架 7、探测器底座
2、气敏传感器 5、橡胶密封圈 8、安装支架
3、传感器信号 6、电缆进线口(G3/4"管螺纹)

  电路接线图

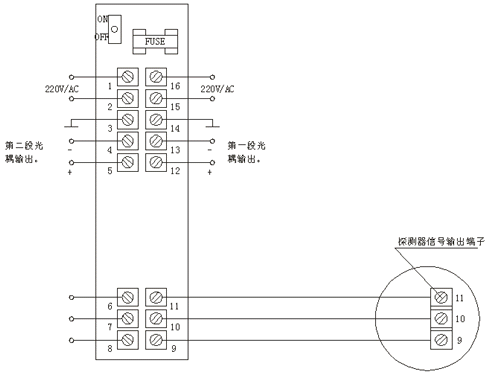

      通用型二线报警光耦输出

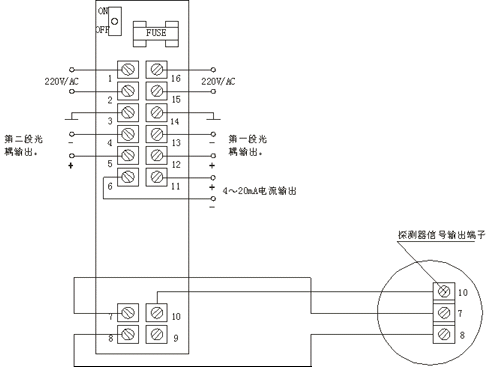

      选用型二段报警光耦输出及4~20mA电流输出
