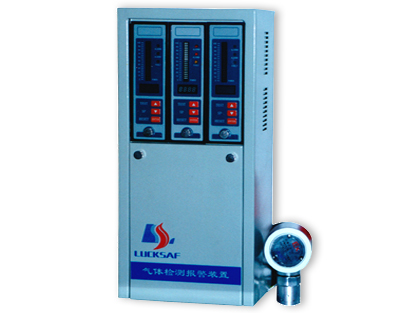

(1) 监控区域标志:由用户填写监控区域地址;
(2) 浓度显示刻度值;
(3) 二段报警指示灯:红色,当监控环境的可燃气浓度超过二段报警值时红色批示灯亮并伴随有声音报警,当监控环境的可燃气浓度底于二段报警设定值时红色指示灯灭;
(4) 一段报警指示灯:红色,当监控环境的可燃气浓度超过一段报警设定值时红色指示灯亮并伴随有声音报警,当监控环境的可燃气浓度底于一段报警设定值时红色指示灯灭;
(5) 故障批示灯:黄色,当信号传送电缆出现短路或断路时,黄色灯亮并伴随有短声或长报警;
(6) 浓度模拟显示柱:零点为绿色灯同时为电源批示灯,其余为红色灯;
(7) 时钟显示模块:正常监测时显示时间,报警点设置时显示报警点设置值,查询历史记录时显示月、日、时、分;
(8) 自检键:按下TEST键,全部发光灯逐一闪亮一次;
(9) 查看报警设定值键:按SP键可显示报警浓度设定值;
(10) 消声键:按下RESET键,在报警状态消除声音报警;
(11) 面板锁紧螺钉;
说明:8、9、10在设定报警点、时定时钟、查看报警记录时分别为向上键、向下键和确认键。
|
