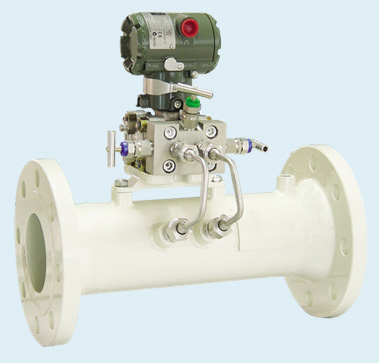

LVD型差压锥型流量计
特征与用途一种新型的差压式流量计的概述 LVD型锥形流量计是一种新型的高精度差压式流量计。通过在密闭的管道中心线悬挂一个特别的流线形锥体来进行中央节流，用上游管壁和锥体尾部测量的差压来计算流量，故名锥形流量计，由于锥形流量计独特的结构设计，其性能较于其他差压式流量计更优。 LVD型锥形流量计与差压式流量计一样，都是基于密闭管道中能量转换的伯努利定律进行测量，即在稳定的流场情况下，介的流速与差压的平方根成正比。当介质以一定的速度向锥尖方向流过时，由于锥体的节流作用，会使锥体下游立即形成低压区P2，锥体上游的高压P1与下游的低压P2间有一压差△P，压差△P经取压口送至差压变送器，根据差压的变化可以测量出流量的变化。
技术参数
一、流量测量系统组成
LVD型锥形流量计由内置锥体节流与三阀组、散热件、引压管、差压变送器、流量计算机组成流量测量系统。对于气体和蒸汽等介质，可加温度、压力补偿，组成质量流量和标准体积测量系统。LVD型锥形流量计分：精确管道型（DN15~DN900或更大）；对夹型（DN15~DN150）
二、产品特点
精度高，重复性好 锥形流量计的精度为测量值的±0.5%，重复性为±0.2%。
量程比宽，压损低 锥形流量计正常情况下量程比为10：1，参数准确可以做到30：1，锥形
流量计压力损失仅为孔板的1/5~1/10，可大大降低运行能耗。
安装直管段要求 由于锥形流量计独特的中心流线形节流结构，很好地解决了直管段整流
的问题，将不规则的流体直接整流成理想流体，前直管段0~3D，后直管段0~1D。
长期稳定性好 锥体的独特设计，保证了流体在流经锥体时，是一种渐变过程，无突变，
流量先经过锥体后，在到达锥边，因此，锥体不会经常性受到流体的磨
损，β值可保持长期不变，故仪表长期使用而无需重新标定。
应用范围广，可测 锥形流量计与孔板节流装置一样，工作温度与压力取决于管道和法兰的
高温高压和复杂工 材质与等级。特殊的节流体，使其可测多相水流，电磁干扰介质，各种
况介质 混合气体等。非常适合测量如蒸汽、煤气、原油等脏污介质。
锥形流量计运用工况范围非常广，温度-100℃~500℃，最大压力
40MPa，雷诺数范围广8×103~5×106。气体：煤气、开然气、空气、
氧气、氮气、氢气、甲烷、丙烯、烟气、饱和蒸汽、过热蒸汽等。
液体：水、油品、乳化液、纯水、双氧水、甘油、醇类、净水、污水、各
种腐蚀性介质等。
具有自清洁能力 差压式锥形流量计的特殊设计，使其锥体不存在死区，因此在锥体上不
会堆积流体的碎纸、粘渣和杂质，具有自清洁功能。
三、精确管道尺寸：
订货时请提供如下参数：
1、口径（单位：mm）2、测量介质名称3、最大测量范围4、正常工作范围5、最小工作范围
6、工作压力7、工作温度8、介质密度9、介质粘度10、使用当在平均大气压力
