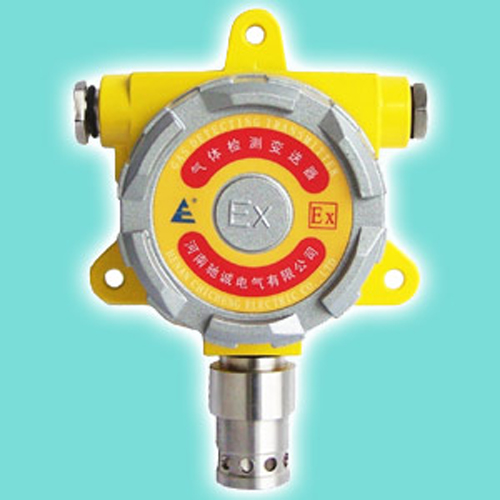

QB2000T系列固定式气体检测变送器
一、概述
    随着工业的迅速发展，人类接触有害气体的场合越来越多，由此造成对人类本身的危害也越来越大，一次次的中毒事故，使人们清醒的认识到在发展工业的同时保护人类自身安全的重要性。因此各种有害气体报警仪渐渐成为工业安全生产中必不可少的防护设备。
QB2000T系列固定式气体检测变送器''以下简称探头)，是我公司采用先进的电化学传感器，结合多年来从事气体检测探头研制的经验而开发出的新产品。它可以广泛应用于冶金、石油、石化、化工、轻工、焦化、市政、煤气、制药、污水处理及许多特殊行业和领域。可分别检测多种气体，如：可燃性气体和O2、 H2S、CO、H2、NO2、SO2、NH3、HCL、CL2、HCN等十多种有毒气体。仪器采用本安型电路设计，4～20mA标准信号两线制输出，可远距离传输，可直接进入DCS系统,探头具有灵敏度高、反应迅速、寿命长、极化时间短等特点，处于国内同类产品领先水平。
二、工作原理
     QB2000T系列探头的传感器采用先进的电化学传感器,它应用控制电位电解法原理，其结构是在电解池内安装了三个电极，即工作电极，对电极和参比极。并施以一定的极化电压，被测气体透过薄膜到达工作电极，发生氧化还原反应，传感器此时将有相应的电流输出，此电流与比被测气体浓度成正比关系，这个电流信号经采样变为电压信号放大后，经电压/电流转换电路，将变化的电压信号变为电流信号输出给主机。可燃气探头采用催化燃烧式，通过不平衡电桥将气体浓度转换为电压，经电压/电流转换电路，将变化的电压信号变为电流信号输出给主机。
三、技术性能指标及参数
1．环境参数
      环境温度：－20℃~ +40℃
相对湿度：'' 90%Ｒ.Ｈ
2．技术参数
'' 工作电压：16～30 VDC
  '' 工作电流：QB2000-01型为 120 mA ，其它 '' 50 mA
  '' 输出信号：4～20 mA标准信号两线制输出（QB2000-01型三线制）
  3．传感器
     电化学传感器；QB2000-01型为催化燃烧式  功耗2W
  4．外型结构、重量
     精铸铝外壳、重量：'' 900g
  5．安装参数
     安装方式：壁挂式
     传输电缆：二芯屏蔽电缆（QB2000-01型用三芯屏蔽电缆），
               截面2×1.5mm2 ''3×1.5mm2)外径''10mm
     传输距离：''1000m
6．其它参数
防爆形式:  隔爆型   防爆标志：ExdⅡCT6
