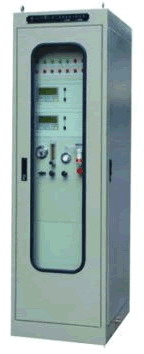

TR-9200型焦炉煤气氧含量在线分析仪（氧气，O2）
''焦炉煤气氧分析仪，焦炉煤气含氧量分析仪，焦炉煤气氧含量分析仪，焦炉煤气激光氧分析仪，干熄焦煤气分析仪，全焦煤气在线分析仪，)
TR-9200型焦炉煤气氧含量分析系统是焦炉、煤气发生炉、热风炉气体分析系统，是为了减少燃气排放污染，提高燃烧效率,回收显热，提高产品质量等目的而专门设计的分析系统,由于焦炉炉气、烟道气、干熄焦气、煤气发生炉炉气、热风炉炉气等测检点都不同程度地含有焦油、粉尘、低沸点有机物、H2S等硫物或水汽，具有高粘度、易结晶、有腐蚀性等特点，故气体成份复杂，易造成分析系统堵塞、腐蚀。针对上述情况，我们采用多种新技术针对性设计的该系统具有安全可靠、抗腐蚀、无堵塞、取样真实、响应快、分析精度高、配置和选型最佳等诸多特色。
大量的煤气产生，该煤气也称焦炉煤气。由于煤气中含有大量的萘和焦油，冬季煤气中萘大量结晶析出加之焦油结焦，造成煤气管线堵塞，影响煤气输送。为了解决这一问题，在焦炉出口和煤气管线之间加电捕集器，捕集煤气中的萘和焦油。因煤气是易燃易爆气体，如果煤气中的氧含量超标，在电捕集器内就会发生爆炸。所以，在煤气管线上设置在线含氧分析仪，当煤气中氧含量达到上限设定值时，联锁系统动作，切断电捕集器电源，以保证安全。根据焦炉煤气的特点，选用西安聚能仪器有限公司TR-9200型氧分析仪对该煤气中的氧含量进行测量。详细的技术资料和方案可以直接咨询
2工作原理
TR-9200型煤气含氧分析仪是基于电化学测量原理。采用完全密封的燃料池氧传感器是当前国际上最先进的测氧方法之一。燃料池氧传感器是由高活性的氧电极和铅电极构成，浸没在KOH的溶液中。在阴极氧被还原成氢氧根离子，而在阳极铅被氧化。从而达到测量组分02含量的目的。
西安聚能仪器有限公司主要生产：氧分析仪、露点仪、氢分析仪、红外线分析仪、报警仪、焦炉煤气氧分析仪、水泥窑气体分析仪、电石炉尾气分析仪、高炉喷煤系统、半水煤气分析仪。
3结构及特点
该仪表按功能划分，主要由取样系统、预处理系统、分析控制联锁系统3部分组成。
3.1取样系统
完成样气的现场采集、输送及过滤，然后送入分析机柜内的预处理单元。取样方式采用干法取样，输样管道长度不大于25m。
3.2预处理系统
由西安聚能仪器专利型取样探头、雾过滤器组件、不锈钢结构大容积过滤器组件、除湿器、特制耐腐抽气泵、蠕动排液泵、精细过滤器流量控制器等组成。其功能：完成样气的净化、除尘、除湿、稳压、稳流，其过滤精度可达0.11-1。将符合要求的被测样气，送入分析仪器，确保了分析仪器工作的准确性和长期可靠性。见图1所示。
3.3分析控制联锁系统
TR-9200型分析系统采用西安聚能仪器有限公司JNYQ-O-11型氧分析仪，完成样气氧含量的在线连续分析，连续输出4～20mA.DC信号。氧分析仪带报警输出接点，可在量程范围内设定报警和联锁值，当O：含量浓度超限时进行报警和联锁。
''1)实用工况
烟气含尘量：≤50g/Nm3；
介质温度：20～200℃；
介质压力：-lOkPa～+lOkPa；
焦油含量：≤500mg/m3；
苯类含量：≤5 0rrig/m3；
H2S含量：≤lOmg/m3；
含水量：饱和水汽。
''2)主要技术参数
测量范围：02：0～2%；
线性误差：<±1%F.S；
零点漂移：≤±1%F.S；
量程漂移：≤±1%F.S；
系统响应时间：< 30s；
输出信号：模拟信号：4～20mA.DC，报警信号无源接点；
供电电源：220VAC 50Hz功率3～5kVA。
4仪表现场使用情况
该套氧分析仪已在国内多家焦化行业的煤气脱萘装置上投入运行，分析取样点在电捕集器出口。投用以来，运行比较稳定，维护工作量大大降低。特别是预处理系统处理效果很好，保证了分析仪的准确分析，同时也保证了电捕集器的安全、稳定运行。
5存在的问题及对策
''1)该套分析仪能否稳定的运行，预处理系统是关键。
''2)由于取样装置采用干法取样，一旦断电，将造成整个测量系统停运，所以有条件的场所最好采用UPS供电。
详细的技术资料和方案可以直接咨询15829262366 孔令洋
•'' 品牌：西安聚能
•'' 型号：TR-9200
•'' 测量对象：氧气
•'' 测量范围：0-2% vol%
•'' 分辨率：0.01
•'' 电源电压：220 V
•'' 重量：120 kg
•'' 外形尺寸：600mm（宽）×1800mm（高）×600mm（深）
