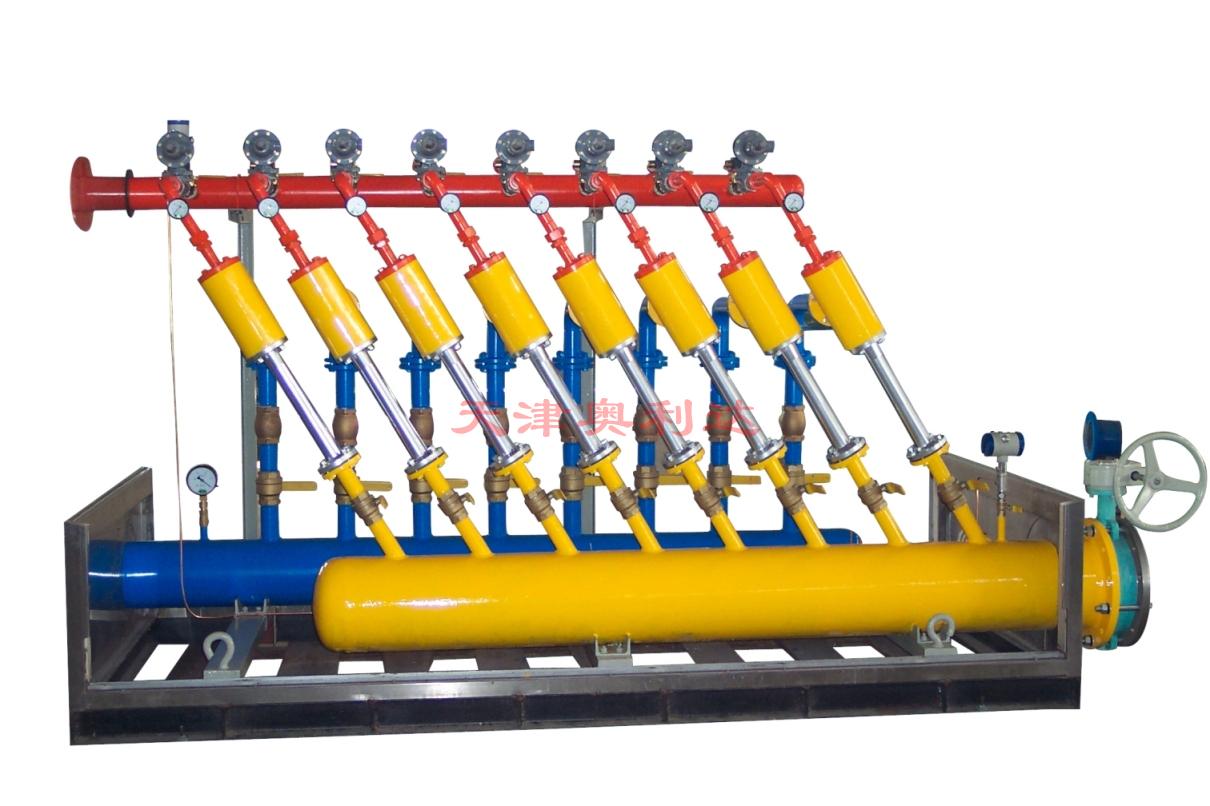

天津奥利达 OVM文丘里混气机-亚威燃气报警器网

1.工作原理：
高压的液化气由喷嘴中喷出，并在喷嘴附近形成负压，提升吸气阀将外界环境空气吸入，在文丘里管中压缩扩散后形成均匀的混合气体输入管网中。通常情况下，文丘里混气方式中空气不须加压，全部混合过程的能量由液化气的压力提供，所以一般要求液化气进入喷嘴前的压力在2-4.5Kgf/cm2之间，混合气的输出压力与喷嘴及文丘里管有关，同时混合气中空气比例越高，则混合气输出压力越低，在空气不加压情况下，混合气压力通常在4500mm水柱以内。
在文丘里混合方式中，当喷嘴及文丘里管一旦确定，则混合气的比例也基本确定，只能在小范围内调整。由于文丘里混气机的单管产气能力是固定的，所以在使用时须以下列措施缓解产量与用量匹配问题：
（1）设置缓冲罐或气柜。
（2）选用多管混气机，并由控制系统根据管网压力自动控制工作的文丘里管数量。
在下列警报有任一存在时，混气机将自动切断以确保安全。
1)液化气进口压力低限。
2)混合气出口压力高限。
3)混合气出口温度低限。
通常还应将氧含量分析仪或热值仪信号引入联锁回路中，这样当混气比例超差时，混气机即可自动停止混气。
2.技术特点：
1)防爆电气由化工部电气仪表防爆质量检测中心监测。
2)全铝合金文丘里混气管。
3)文丘里管启/停可由可编程控制器PLC根据管网压力自动调节。
4)采用拉伐尔超音速喷嘴，可获得较高的混气压力及稳定的混气比例。
5)独特的消噪设计，确保运行噪音控制在85dB之内。
6)具有液化气进口压力，混合气出口压力及混合气出口温度超限声光报警，安全连锁。
7)热值仪信号、氧分仪信号可串入安全连锁控制系统中。
8)装设有负压显示系统，可方便地检测空气吸入过滤器的堵塞情况，确保混气比例稳定。
3.技术参数：
1)混气方式：文丘里引射（OVM）
2)混合气产量：100-10000Nm3/h
3)混合气比例（液空比）：LPG:AIR=1:1-4.5
4)液化气喷射压力：0.2-0.5MPa
5)混合气出口压力：400-4500mmH2O
6)混气管数：1-10支
7)控制方式：全自动
8)安全连锁点：液化气进口压力低限混合气出口压力高限混合气出口温度低限注：此外，可接入氧分仪及热值仪报警连锁信号? 报警方式：声光双报警
9)电源：220V/50Hz，500W
注：1.对于不同的混气量、混气比例，设备的外形尺寸及混气管数会有差异。具体设备尺寸将根据用户提出的基础条件由我公司设计部门给出。
2.对于出口压力高于0.05MPa的用户，请找公司垂询非标设计。
